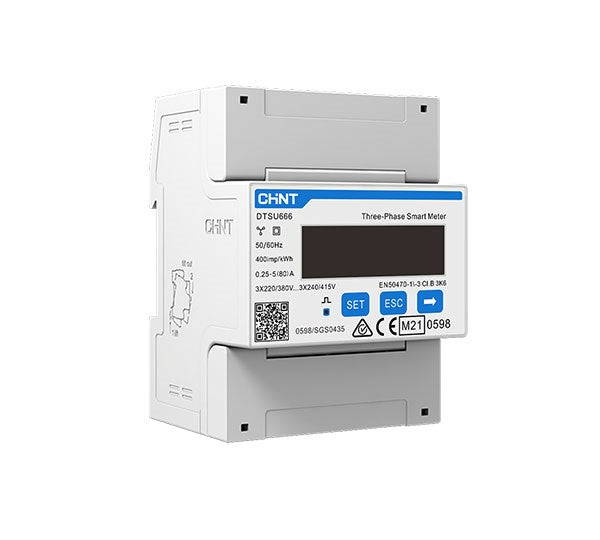

SolaX Smart Meter - 3phasig

kurzfristig lieferbar !

Kompatibel mit unseren Wechselrichtern/Stromspeicher von Solax

Wichtigste Aufgabe des Smart Meters ist es, die nötigen Daten für ein intelligentes Energiemanagement zur Verfügung zu stellen. Meist werden die Daten an den Wechselrichter übermittelt, der über ein integriertes Energiemanagementsystem verfügt. Manchmal werden die Daten aber auch direkt an ein externes Energiemanagement gesandt.

Ein intelligentes Energiemanagementsystem wertet Ihre Verbrauchs- und Erzeugungsdaten aus und ist in der Lage Erzeugungs- und Verbrauchsprognosen zu erstellen. Diese Daten werden dann dazu verwendet zu entscheiden, wie viel Strom ins Netz eingespeist, direkt privat verbraucht oder im Stromspeicher gespeichert werden soll. Ziel ist stets die Maximierung des Eigenverbrauchs von Solarstrom.

- MID geeichte Ausführung für Verrechnungszwecke zugelassen
- Bidirektional - direktmessend bis 80A Dauerlast!
- 4TE Baubreite - 72mm!
- DIN gerechte Leitungsführung (Eingang oben - Ausgang unten)
- für den Einsatz von 3P+N Stiftkammschienen geeignet
- LCD Ziffer und Zeichenanzeige mit weiß-bläulicher Hintergrundbeleuchtung
- direkte Bedienung durch touchsensitive Tasten auf der Frontseite
- mehrfach Verwendbar für ein Phasen Wechselstrom- oder drei Phasen Drehstromnetz im 3 oder 4 Leitersystem
- direkt ablesbar sind kWh, kVarh, Import /Export kW, kVarh, KVA PF, PF1,2,3 V1,2,3, I1,2,3 Max.Demand , Hz, THD
- THD% Messung (total harmonic distortion = Klirrfaktor) auf allen Phasen möglich
- RS485 Modbus Kommunikation
- zwei S0 Ausgänge für Import oder Export
- passwortgeschütztes Konfigurationsmenü

Technische Daten:
Allgemein:
Eingang: 1p2w, 3p3w, 3p4w
Eingangsspannung: 3x230 V / 400 V AC
Betriebsbereich: 80%;120% des Eingangsspannungswertes
Frequenzbereich:45;66Hz
Nennstrom: 10 A
Grenzstrom: 80 A
Anlaufstrom: 0,4%lb (Klasse 1,0)
Anzeige: LCD mehrzeilig / 4 stellig je Zeile
Anzeige Berechnung (Total kWh): phasenbezogen, summierend
Anzeige Besonderheit: mehrzeilig, alle Werte direkt abrufbar
Richtungsabhängig: ja - Bidirektionale Messung (Import und Export)

S0 Impulsausgang:
S0 Impulsausgänge (elektrisch): 2
Impulskonstante P1: einstellbar
Impulskonstante P2: fest bei 400 imp/kWh
Impulsstandzeit P1: einstellbar
Impulsstandzeit P2: P2 fest bei 60ms
S0 Impulsausgänge (optisch - LED Frontseite): 2
Impulskonstante P1: einstellbar
Impulskonstante P2: fest bei 400 imp/kWh
Lastindikator (optisch - LED Frontseite): eine LED, Blinkfrequenz 400imp/kWh als Summe aller Phasen

Kommunikation:
Kommunikation: RS485 (halbduplex)
Protokoll: Modbus RTU
Bautrate: 2400 / 4800 / 9600 / 19200 / 38400 bps
Adressbereich: 1-247
Parity Data bit Stop bit: EVEN/ODD/NONE 8 1

Leistungskriterien:
Umgebungsluftfeuchtigkeit: 90%
Temperaturbereich: -25 Grad Celsius ; +55 Grad Celsius
Genauigkeit: Class B
Installationskategorie: CAT II
Mechanische Umgebung: M1
Elektromangnetische Umgebung: E2
Elektromagnetische Verträglichkeit (EMV): IEC61000-4-3
Zertifizierung: CE , EN50470-1/3 , MID: 0120/SGS0151
